اگر فقط یک گرید قرار باشد بار اصلی اتصالات فلنجی دنیا را به دوش بکشد، آن گرید ASTM A193 B7 است. از فلنجهای خطوط انتقال گاز تا مبدلهای حرارتی پالایشگاه، هر جا فشار، دما و ایمنی همزمان مطرح باشد، پای B7 در میان است. این صفحه راهنمای کامل همان محصولی است که ما هر روز از انبار تهران بار میزنیم: چه هست، چرا کار میکند، چه اعدادی پشتش ایستاده و هنگام خرید باید مراقب چه چیزهایی باشید.
استاد بولت B7 چیست؟

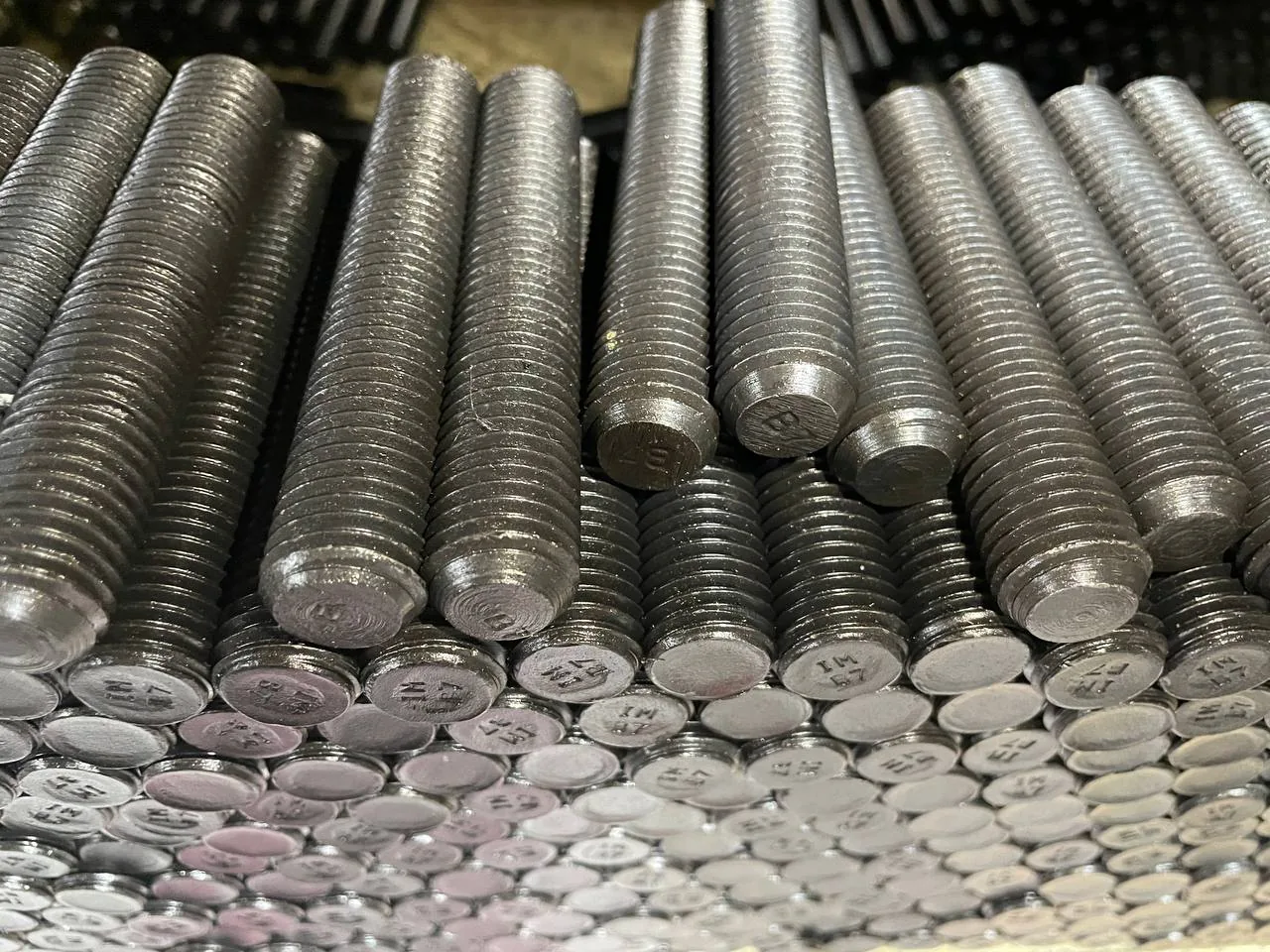

استاد بولت B7 یک پیچ دوسر رزوه (تمامرزوه) بدون کلاهک است که مطابق استاندارد ASTM A193/A193M از فولاد آلیاژی کروممولیبدن ساخته و عملیات حرارتی میشود. حرف B در نامگذاری استاندارد یعنی «پیچ و استاد آلیاژی برای سرویس دما و فشار بالا» و عدد 7 مشخصکنندهٔ همین آلیاژ کروممولیبدن عملیاتحرارتیشده است.
در عمل، وقتی نقشهٔ یک اتصال فلنجی ASME چیزی خلاف آن نگوید، پیشفرضِ جنس استاد همین B7 است — به سه دلیل ساده: استحکام بالا (حداقل ۸۶۰ مگاپاسکال کشش)، رفتار قابل پیشبینی در دما (تا حدود ۴۰۰ درجهٔ سانتیگراد) و اقتصادیبودن نسبت به گریدهای استنلس و سوپرآلیاژ. هر سه در کنار هم یعنی گریدی که هم مهندس طراح دوستش دارد، هم مدیر خرید.
استاد بولت B7 تقریباً همیشه بهصورت ست کامل با دو مهرهٔ ششگوش سنگین ASTM A194 گرید 2H عرضه و مصرف میشود؛ دربارهٔ این جفتشدن در ادامهٔ همین راهنما و در صفحهٔ اختصاصی مهرهٔ سنگین 2H مفصل توضیح دادهایم.
متالورژی B7؛ چرا فولاد 4140؟
مادهٔ اولیهٔ متداول B7 فولاد AISI 4140 (معادل 42CrMo4 اروپایی و 1.7225 آلمانی) است: فولادی با حدود ۱ درصد کروم و ۰٫۲ درصد مولیبدن. این دو عنصر کلید شخصیت B7 هستند:
- کروم (Cr 0.75–1.20٪): سختیپذیری را بالا میبرد و اجازه میدهد قطعه در مقاطع بزرگ هم تا مغز، خواص یکنواخت بگیرد — دلیل اینکه B7 تا سایزهای M64 و بالاتر همچنان اعداد استاندارد را پاس میکند.
- مولیبدن (Mo 0.15–0.25٪): مقاومت در دمای بالا و پایداری در برابر تمپر را تأمین میکند؛ همان چیزی که نمیگذارد پیشتنش پیچ در سرویس گرم «شل» شود.
- کربن (C 0.38–0.48٪): سوخت اصلی استحکام؛ بعد از کوئنچ و تمپر، ساختار مارتنزیت بازپختشده میسازد که ترکیب مطلوب استحکام و چقرمگی است.
مسیر تولید هم به همین اندازه مهم است: میله بعد از رزوهزنی (غلتکی یا ماشینکاری)، آستنیته، کوئنچ در روغن و سپس تمپر در دمای حداقل ۵۹۳ درجهٔ سانتیگراد میشود. این حداقل دمای تمپر که خود استاندارد A193 الزام کرده، تضمین میکند قطعه نهتنها سخت، بلکه چقرمه باشد و در بار ضربهای ترد نشکند. اگر جایی B7 ارزانتر از منطق بازار دیدید، اولین جایی که باید به آن شک کنید همین عملیات حرارتی است — میلهٔ 4140 خام بدون کوئنچوتمپر، B7 نیست؛ فقط شبیه آن است.
اعداد استاندارد؛ B7 روی کاغذ چه تعهدی میدهد؟
استاندارد ASTM A193 برای گرید B7 در سایزهای متداول (تا قطر ۲/۵ اینچ یا M64) این حداقلها را الزام میکند:
| مشخصه | مقدار استاندارد | معنی عملی برای خریدار |
|---|---|---|
| استحکام کششی | ≥ 860 MPa | هر رشتهٔ M20 بیش از ۲۱ تن بار کششی نهایی تحمل میکند |
| تنش تسلیم (0.2٪) | ≥ 725 MPa | مرجع محاسبهٔ پیشتنش و گشتاور بستن |
| ازدیاد طول | ≥ 16٪ | چقرمگی؛ پیچ قبل از شکستن «خبر میدهد» |
| کاهش سطح مقطع | ≥ 50٪ | سلامت عملیات حرارتی را لو میدهد |
| سختی | ≤ 321 HB | سقف سختی برای دوری از تردی |
| دمای تمپر | ≥ 593 °C | خط قرمز اصالت فرآیند تولید |
این اعداد فقط ادعا نیستند؛ هر ذوب باید با آزمون کشش و سختی اثبات شود و نتیجه در گواهی متریال (MTC) ثبت میشود. وقتی از ما گواهی میخواهید، دقیقاً همین برگه را همراه بار دریافت میکنید — با شمارهٔ ذوبی که با حکاکی روی خود کالا همخوانی دارد.

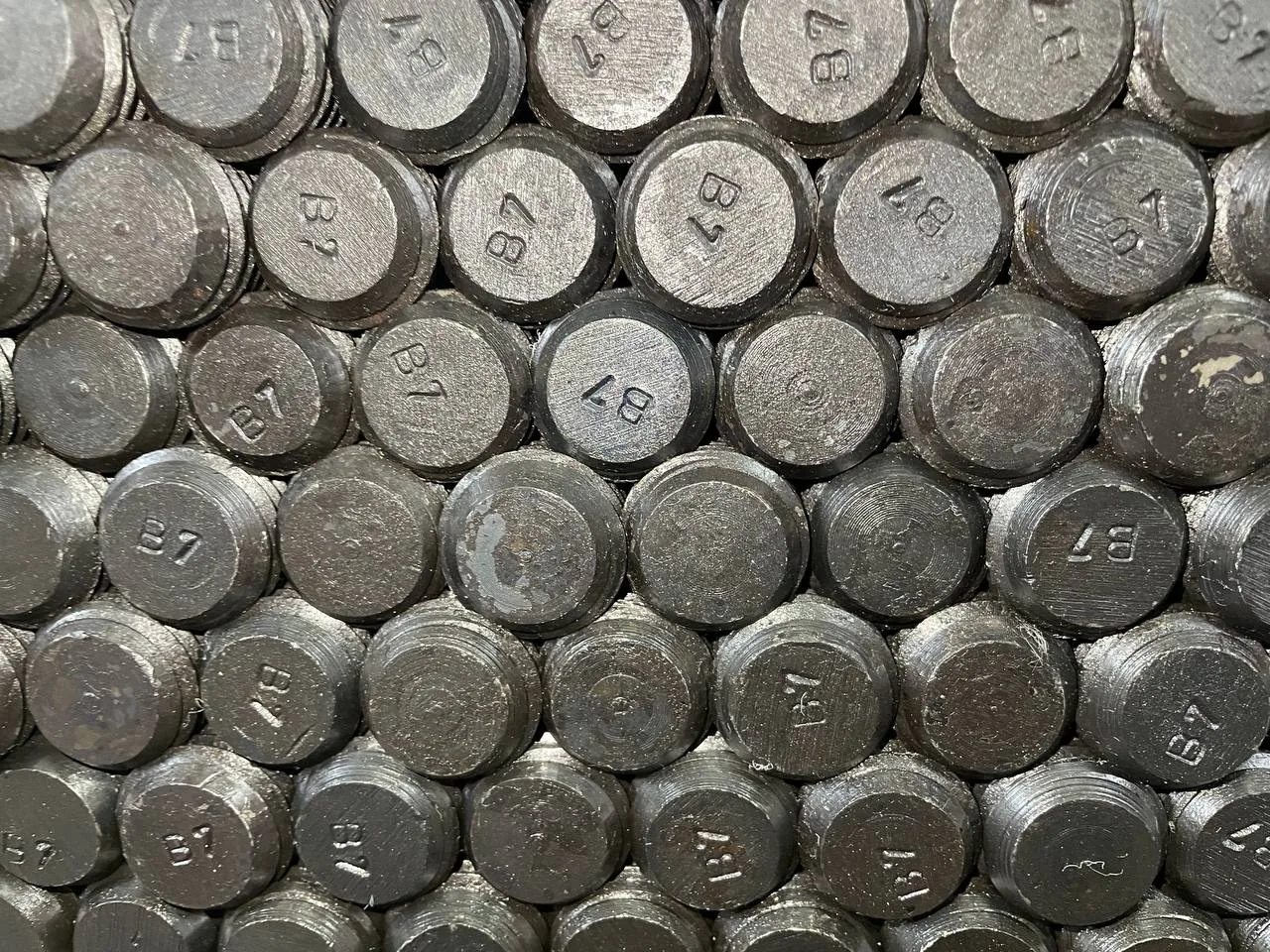

حکاکی؛ شناسنامهٔ روی کلاهک
هر استاد بولت B7 اصیل، روی یک یا هر دو انتها حکاکی برجسته یا فرورفته دارد: عبارت B7 بهعلاوهٔ نشان سازنده. مهرههای 2H هم همین قاعده را دارند. این حکاکی سه کار میکند:
- در بازرسی ورود کالا، بدون هیچ آزمونی، جنس ادعایی را قابل شناسایی میکند؛
- در سایت، بعد از سالها کار، هنوز میگوید این اتصال با چه گریدی بسته شده؛
- و در کنار MTC، زنجیرهٔ رهگیری از ذوب تا فلنج را کامل میکند.
کالای بدون حکاکی را — هر قدر قیمتش وسوسهکننده باشد — وارد پروژه نکنید؛ در اولین بازرسی شخص ثالث مردود میشود و هزینهٔ بازکردن و بستن دوبارهٔ اتصال، چند برابر مابهالتفاوت قیمت است. دربارهٔ اهمیت حکاکی در بخش اصالت متریال صفحهٔ اصلی هم نوشتهایم.
B7 در برابر خانواده؛ مقایسهٔ تعاملی
برای اینکه جایگاه B7 روشن شود، آن را کنار برادرهایش بگذارید — روی هر گرید بزنید تا اعداد و کاربردش را ببینید:
—
جمعبندی انتخاب در سه خط
- شرایط متعارف نفت، گاز و بخار تا ~۴۰۰ درجه؟ B7 — همین صفحه.
- خط حاوی H₂S یا الزام NACE MR0175؟ B7M با سختی کنترلشده — جایگزینی با B7 معمولی ممنوع.
- خوردگی شدید، کلراید یا برودت؟ سراغ استاد بولت استیل B8/B8M بروید؛ دمای بالاتر از ۴۰۰؟ B16.
جدول ابعاد و وزن؛ M12 تا M64
وزن، مبنای قیمت و حمل است. جدول زیر وزن تقریبی هر متر بدنهٔ رزوهشده و وزن هر مهرهٔ سنگین 2H را برای سایزهای پرمصرف میدهد — برای محاسبهٔ دقیق سفارش خودتان، ماشینحساب وزن در صفحهٔ اصلی همین اعداد را به کل سفارش تعمیم میدهد:
| سایز | گام (mm) | وزن بدنه (kg/m) | وزن مهرهٔ 2H (kg) | سطح مقطع تنشی (mm²) |
|---|---|---|---|---|
| M12 | 1.75 | 0.72 | 0.038 | 84.3 |
| M16 | 2.0 | 1.29 | 0.080 | 157 |
| M20 | 2.5 | 2.04 | 0.150 | 245 |
| M24 | 3.0 | 2.94 | 0.245 | 353 |
| M30 | 3.5 | 4.66 | 0.470 | 561 |
| M36 | 4.0 | 6.76 | 0.780 | 817 |
| M42 | 4.5 | 9.24 | 1.200 | 1121 |
| M48 | 5.0 | 12.1 | 1.700 | 1473 |
| M56 | 5.5 | 16.5 | 2.600 | 2030 |
| M64 | 6.0 | 21.6 | 3.750 | 2676 |
دربارهٔ قاعدهٔ محاسبهٔ طول (ضخامت فلنجها + گسکت + مهرهها + سه گام رزوهٔ آزاد) در راهنمای جامع استاد بولت با نقشهٔ فنی توضیح دادهایم.
گشتاور بستن؛ اعداد شروع برای B7
پیشتنش درست، نصف عمر اتصال است. برای B7 معمولاً پیشتنش هدف را ۶۰ تا ۷۰ درصد تنش تسلیم میگیرند و گشتاور از رابطهٔ T = K·F·d برآورد میشود. جدول زیر مقادیر راهنما برای پیشتنش ۶۰٪ و رزوهٔ روانکاریشده (K≈0.15) است:
| سایز | پیشتنش هدف (kN) | گشتاور راهنما (N·m) |
|---|---|---|
| M16 | 68 | 165 |
| M20 | 107 | 320 |
| M24 | 154 | 553 |
| M30 | 244 | 1098 |
| M36 | 355 | 1920 |
| M42 | 488 | 3072 |
اگر رزوه خشک باشد K به ~۰٫۲ میرسد و گشتاور تا ۳۰ درصد بالاتر میرود؛ اگر استاد شما پوشش تفلون داشته باشد K تا ~۰٫۱۲ پایین میآید و با همان گشتاور قبلی، پیچ را بیش از حد کشیدهاید. برای همین توصیه میکنیم قبل از بستن، ابزار گشتاور ما را با شرایط رزوهٔ خودتان امتحان کنید.
پوششها؛ B7 با چه لباسهایی عرضه میشود؟
خود B7 فولاد آلیاژی است و در برابر خوردگی جوی مصون نیست؛ انتخاب پوشش تابع محیط است:
- سیاه (روغنی): پیشفرض اقتصادی برای محیطهای داخلی و خطوطی که عایقکاری و رنگ سیستم خودشان را دارند.
- داکرومات (زینکفلیک): لایهٔ نازک نقرهای-خاکستری با مقاومت نمکی بالا و بدون ریسک تردی هیدروژنی — شرح کامل در صفحهٔ پوششها.
- گالوانیزهٔ گرم (HDG): زره ضخیم برای سازههای بیرونی؛ مهرهٔ جفت باید رزوهٔ اورسایز داشته باشد.
- تفلون (PTFE/زایلان): انتخاب سکوهای دریایی و سرویس ترش؛ اصطکاک پایین و بازشدن آسان حتی بعد از سالها — شرح کامل در صفحهٔ پوشش تفلون.
B7 کجاها کار میکند؟
فهرست کاربردهای B7 عملاً فهرست صنایع سنگین کشور است:
- اتصالات فلنجی خطوط لوله: از کلاس 150 تا 2500 — جایی که B7 + 2H ترکیب پیشفرض ASME است.
- مبدلهای حرارتی و درامها: بستن درپوشها و فلنجهای بدنه که در هر تعمیرات باز و بسته میشوند.
- شیرآلات صنعتی: اتصال بدنه به درپوش (Bonnet) در شیرهای فشار بالا.
- نیروگاه: اتصالات بخار تا مرز دمایی B7؛ بالاتر از آن نوبت B16 است.
- سازههای سنگین صنعتی: هرجا پیشتنش کنترلشده و متریال شناسنامهدار الزامی باشد.
قیمت استاد بولت B7؛ چه چیزهایی آن را تعیین میکند؟
«قیمت استاد بولت B7 چند است؟» — پاسخ صادقانه: به پنج عامل بستگی دارد و هر پیشنهادی که بدون پرسیدن این پنج مورد قیمت بدهد، دقیق نیست:
سایز و طول
وزن، مستقیمترین مؤلفهٔ قیمت است؛ M24×160 با M24×300 دو قیمت متفاوت دارد.
تیراژ
قیمت خرده با قیمت پالت فرق میکند؛ تیراژ را از اول بگویید تا بهترین پله را بگیرید.
پوشش
سیاه، داکرومات، گالوانیزه گرم و تفلون هر کدام هزینهٔ فرآیند خودشان را دارند.
الزام گواهی و بازرسی
MTC و بازرسی شخص ثالث زمان و هزینهٔ مشخص اضافه میکند — ولی در پروژههای واقعی میارزد.
موجودی یا تولید سفارشی
سایز پرمصرف از انبار همان روز بار میشود؛ سایز خاص، برنامهٔ تولید و زمان تحویل دارد.
کنترل کیفیت؛ ما چه چیزی را چک میکنیم؟
قبل از اینکه پارت وارد قفسههای انبار شود، سه لایه کنترل رد میشود:
- کنترل ابعادی: قطر، گام، طول و کیفیت رزوه با گیج برو-نرو؛ رزوهای که گیج را پاس نکند، اصلاً وارد موجودی نمیشود.
- کنترل حکاکی و ظاهر: علامت گرید و سازنده، سلامت سطح، نبود ترک و پلیسه.
- کنترل مدارک: همخوانی شمارهٔ ذوب گواهی متریال با کالای فیزیکی.
نتیجهٔ این وسواس؟ در ۲۴ سال، بارهایی که به مقصد بازرسی شخص ثالث رفتهاند، برنگشتهاند. اگر پروژهٔ شما بازرسی دارد، از قبل بگویید تا مدارک را کامل همراه بار کنیم.
پرسشهای پرتکرار دربارهٔ B7
تفاوت B7 با پیچ 8.8 و 10.9 چیست؟
استاد بولت B7 تا چه دمایی کار میکند؟
B7 و B7M را میشود جای هم استفاده کرد؟
مهرهٔ معمولی بهجای 2H قبول است؟
حداقل سفارش چقدر است و تحویل چطور انجام میشود؟
گواهی متریال چه چیزهایی را نشان میدهد؟
چکلیست استعلام استاد بولت B7
برای اینکه استعلام شما یکرفت جواب بگیرد، همین پنج قلم را در تماس بگویید: سایز و طول (یا کلاس و سایز فلنج)، تعداد، پوشش، الزام MTC یا بازرسی و زمان نیاز. اگر لیست خرید (MTO) دارید، همان را بخوانید — بقیهاش با ما.
