مهرهٔ سنگین 2H
نیمهٔ پنهان هر اتصال

همه از پیچ حرف می‌زنند؛ اما هر مهندس تعمیراتی می‌داند خرابی واقعی اغلب از مهره شروع می‌شود: رزوه‌ای که له شده، مهره‌ای که هرز شده، یا جفت اشتباهی که زیر بار «رها» کرده است. در اتصالات فلنجی، استاندارد پاسخ روشنی دارد — مهرهٔ شش‌گوش سنگین ASTM A194 — و پرمصرف‌ترین عضو این خانواده، گرید 2H است: جفتِ رسمی استاد بولت B7.

«سنگین» یعنی چه؟ هندسه‌ای که استحکام می‌سازد

مهرهٔ سنگین با مهرهٔ معمولی (DIN 934 و مشابه) در دو بُعد فرق دارد و هر دو تفاوت، مهندسی‌شده‌اند:

• آچارخور (S) بزرگ‌تر: سطح اتکای مهره روی فلنج بیشتر می‌شود؛ فشار تماسی پایین می‌آید و واشر و فلنج له نمی‌شوند.
• ارتفاع (M) تقریباً برابر قطر اسمی: رزوهٔ درگیر بلندتر یعنی توزیع نیرو روی دندانه‌های بیشتر — شرط لازم برای رسیدن پیچ پراستحکام به پیش‌تنش کامل بدون لغزش رزوه.

به زبان ساده: پیچ قوی با مهرهٔ کوتاه، مثل وزنه‌برداری با مچ ضعیف است. استاندارد ASME B18.2.2 (و هم‌ارز متریکش) این هندسه را جدول کرده و A194 رویش الزامات متالورژی می‌گذارد.

خانوادهٔ A194؛ کدام مهره برای کدام بدنه؟

چرا این جدول مهم است؟ چون سازوکار خرابی جفتِ اشتباه بی‌صداست: مهرهٔ نرم‌تر از حد، زیر پیش‌تنش «می‌خزد» و اتصال در سرویس شل می‌شود؛ مهرهٔ سخت‌تر از حد در سرویس ترش، ترک سولفیدی می‌گیرد. استاندارد برای هر دو مرز گذاشته — 2H حداقل و حداکثر سختی دارد، نه فقط حداقل.

بار اثبات (Proof Load)؛ امتحان نهایی مهره

خواص مهره را نه با آزمون کشش، بلکه با بار اثبات می‌سنجند: مهره روی سنبهٔ استاندارد بسته می‌شود و نیرویی معادل ظرفیت کامل پیچِ جفتش به آن اعمال می‌شود — مهره باید بدون لغزش رزوه، ترک یا تغییر شکل، بار را نگه دارد و بعد با دست باز شود. برای 2H این عدد بر مبنای تنش ۱۰۳۵ مگاپاسکال محاسبه می‌شود؛ یعنی از خود B7 هم بالاتر — مهره هیچ‌وقت نباید حلقهٔ ضعیف باشد.

جدول ابعاد و وزن مهرهٔ سنگین

برای برآورد وزن کل سفارش (بدنه + مهره‌ها) از ماشین‌حساب وزن صفحهٔ اصلی استفاده کنید — تعداد مهره را هم لحاظ می‌کند.

حکاکی مهره؛ کوچک اما حیاتی

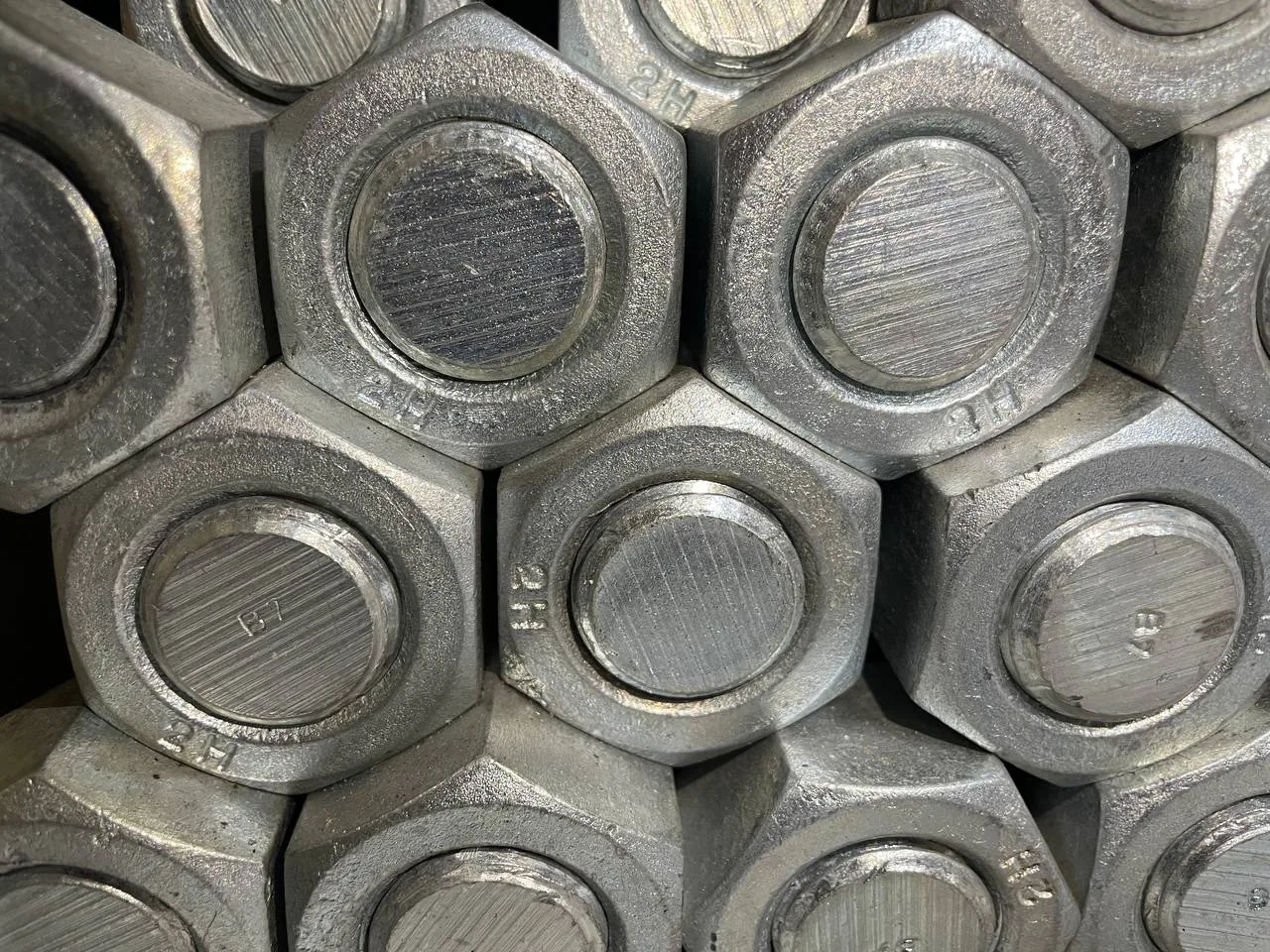

مهرهٔ اصیل روی یکی از سطوحش (یا روی سطح اتکا) دو چیز دارد: گرید (مثلاً 2H) و نشان سازنده. همان قواعد حکاکی بدنه این‌جا هم برقرار است: بدون علامت = بدون شناسنامه = مردودی در بازرسی. نکتهٔ ریز: روی مهره‌های کوچک، حکاکی ممکن است روی وجه شش‌گوش نباشد و روی سطح تخت باشد — قبل از رد کردن پارت، همهٔ سطوح را نگاه کنید.

پوشش مهره و ماجرای رزوهٔ اورسایز

مهره همان پوشش بدنه را می‌گیرد: مشکی، داکرومات یا گالوانیزهٔ گرم، و تفلون. اما یک تفاوت مهم هست: در پوشش‌های ضخیم (مشخصاً گالوانیزهٔ گرم با ~۵۰ میکرون)، رزوهٔ مهره باید بعد از پوشش، اورسایز تپ شود تا روی رزوهٔ پوشش‌خوردهٔ پیچ جا برود.

• این اورتپ، استانداردِ ISO 10684 است و عیب نیست — نگرانِ «گشادبودن» رزوهٔ مهرهٔ گالوانیزه نباشید؛
• در عوض یعنی مهرهٔ گالوانیزهٔ گرم فقط با پیچ گالوانیزهٔ گرم جفت می‌شود، نه با پیچ مشکی؛
• پوشش‌های نازک (داکرومات، تفلون، الکتروگالوانیزه) معمولاً اورتپ نمی‌خواهند و کلاس انطباق حفظ می‌شود.

واشر؛ عضو سوم فراموش‌شده

زیر مهرهٔ سنگین، جای واشر تخت معمولی نیست؛ واشر سخت‌شده (ASTM F436 یا هم‌ارز) لازم است. واشر نرم زیر پیش‌تنش کامل، له می‌شود و بخشی از کشش پیچ را می‌خورد — یعنی همان گشتاوری که زدید، دیگر آن پیش‌تنشی که فکر می‌کنید نیست. ست کامل (بدنه + دو مهره + دو واشر سخت) را یک‌جا استعلام کنید تا جنس‌ها هم‌خوان باشند: 021-55411341

پنج خطای رایج در خرید مهرهٔ سنگین

1. مهرهٔ معمولی به‌جای سنگین

   ارتفاع کم = رزوهٔ درگیر ناکافی = هرزشدن زیر پیش‌تنش کامل.

2. جفت ناهم‌خانواده

   مهرهٔ 2H روی بدنهٔ استیل یا برعکس — هم گالوانیک هم مکانیکی اشتباه است.

3. 2H به‌جای 2HM در سرویس ترش

   سختی بالای 2H در حضور H₂S همان‌قدر خطرناک است که B7 به‌جای B7M.

4. مهرهٔ مشکی روی پیچ گالوانیزه

   روی رزوهٔ اورسایز، مهرهٔ استانداردِ مشکی لق می‌زند؛ ست هم‌پوشش بخرید.

5. بی‌توجهی به واشر

   واشر نرم، پیش‌تنش را می‌بلعد؛ F436 سخت‌شده الزامی است.

از شمش تا مهره؛ فرآیندی که کیفیت را می‌سازد

مهرهٔ سنگین ظاهر ساده‌ای دارد، اما مسیر تولیدش پر از نقاط کنترلی است — و هر میان‌بُر در این مسیر، جایی در پروژهٔ شما خودش را نشان می‌دهد:

1. برش و فورج گرم

   بلنک شش‌گوش در پرس فورج شکل می‌گیرد؛ الیاف فلز پیوسته می‌ماند — مزیت پنهان نسبت به مهرهٔ تراش‌کاری‌شده از میله.

2. سوراخ‌کاری و تپ رزوه

   کلاس انطباق رزوه (6H متریک) این‌جا تعیین می‌شود؛ تپ فرسوده یعنی رزوهٔ گشاد از روز اول.

3. عملیات حرارتی

   کوئنچ و تمپر برای رسیدن به پنجرهٔ سختی 248 تا 352 برینل — نه کمتر (خزش رزوه) نه بیشتر (تردی).

4. حکاکی و پوشش

   علامت گرید و سازنده، سپس پوشش سفارش (و اورتپ در گالوانیزهٔ گرم).

5. آزمون پذیرش

   سختی‌سنجی نمونه، بار اثبات، کنترل ابعادی با گیج — و صدور MTC برای بچ.

آزمون‌های پذیرش؛ مهره چطور «قبول» می‌شود؟

سری اینچی؛ وقتی نقشه آمریکایی است

در واحدهای قدیمی‌تر و پروژه‌های با نقشهٔ ASME اینچی، مهره و استاد با رزوهٔ UNC (تا 1 اینچ) و 8UN (از 1 اینچ به بالا، با گام ثابت 8 رزوه بر اینچ) خواسته می‌شود. چند نکتهٔ خرید:

• متریک و اینچی به هیچ وجه جایگزین هم نیستند؛ M24 روی 1"-8UN نمی‌رود، حتی اگر «تقریباً» جا برود؛
• علامت‌گذاری اینچی همان قواعد 2H را دارد؛ سایز را از روی گام و قطر با گیج تأیید کنید نه چشم؛
• ما هر دو سری را موجود داریم؛ در استعلام صریح بگویید «متریک» یا «اینچی» و اگر مطمئن نیستید، عکس نقشه یا نمونه را بفرستید.

بسته‌بندی، شمارش و لجستیک پروژه

مهره، ریزقلمِ پرتعداد هر خرید است و بی‌نظمی‌اش مستقیم به تیم نصب منتقل می‌شود. روال ما:

• تحویل در کارتن‌های وزن‌بندی‌شده با برچسب سایز/گرید/پوشش/بچ — قابل ردگیری تا MTC؛
• شمارش به تعداد (نه فقط وزن) برای اقلام حساس، با ۲٪ اضافهٔ پیشنهادی برای پرت نصب؛
• تفکیک پوشش‌ها در بسته‌های جدا تا مهرهٔ اورتپ گالوانیزه با مشکی قاطی نشود؛
• بارگیری هم‌زمان با استاد و واشر هم‌سایز — یک بارنامه، یک تحویل، بدون دوندگی.

مهرهٔ دوم، مهرهٔ قفلی؛ درست و غلطِ یک عادت قدیمی

در سایت‌ها زیاد دیده می‌شود: مهرهٔ دوم را روی اولی می‌بندند تا «قفل شود». واقعیت مهندسی ظریف‌تر است:

• دوبل‌کردن درست: مهرهٔ نازک زیر، مهرهٔ اصلی رو — و سفت‌کردن مهرهٔ رو در حالی که مهرهٔ زیر با آچار دوم ثابت نگه داشته می‌شود؛ فقط با همین ترتیب، رزوه‌ها به‌صورت مخالف بار می‌گیرند و قفل واقعی رخ می‌دهد.
• دوبل‌کردن مرسوم و بی‌اثر: دو مهرهٔ هم‌اندازه پشت هم، هر دو در یک جهت سفت — عملاً فقط وزن اضافه است؛ زیر ارتعاش همان‌قدر شل می‌شود که تک‌مهره.
• در اتصال فلنجی پیش‌تنیده اصلاً نیازی نیست: پیش‌تنش درست، خودش بهترین قفل است؛ اتصال درست‌بسته‌شده با 2H شل نمی‌شود.
• اگر ارتعاش شدید دارید: به‌جای خلاقیت میدانی، از راه‌حل استاندارد بگویید تا مهرهٔ قفل‌شوندهٔ مناسب (فلزی تمام‌سخت یا واشر قفل استاندارد) پیشنهاد شود.

چک‌لیست پذیرش انبار؛ هفت قدم در پنج دقیقه

1. تطبیق برچسب با سفارش

   سایز، گرید، پوشش، تعداد کارتن — قبل از بازکردن پلمب.

2. حکاکی نمونه‌ای

   از هر کارتن چند نمونه؛ علامت گرید و سازنده باید خوانا باشد.

3. آزمون جفت‌شدن

   مهره روی استاد هم‌سفارش تا انتها با دست برود — نه سفت، نه لق.

4. بازرسی چشمی رزوه

   لهیدگی، پلیسه، دورزدگی تپ — به‌ویژه در سایزهای بزرگ.

5. کنترل پوشش

   یکنواختی، نبود نقطهٔ برهنه؛ در گالوانیزه، پرنشدن رزوه از روی اضافه.

6. تطبیق MTC

   شمارهٔ ذوب/بچ گواهی با برچسب پارت هم‌خوان باشد.

7. ثبت و قرنطینهٔ مشکوک

   هر مغایرت، عکس و ثبت؛ کارتن مشکوک جدا شود نه مصرف.

این هفت قدم، همان کاری است که ما قبل از قفسه انجام می‌دهیم — اما پذیرش دوباره در مقصد، حق شماست و ما برایش مدارک کامل می‌فرستیم. مغایرت احتمالی هم بدون بحث، تعویض می‌شود؛ اعتبار ۲۴ ساله همین‌طور ساخته شده.

پرسش‌های پرتکرار دربارهٔ مهرهٔ 2H

جمع‌بندی؛ استعلام مهرهٔ سنگین

در استعلام بگویید: گرید (2H/2HM/8/8M)، سایز و تعداد، پوشش (و اینکه پیچ‌ها چه پوششی دارند)، واشر سخت‌شده می‌خواهید یا نه، و الزام گواهی. اگر مهره برای ست‌کردن با استادهای موجودتان است، پوشش و گرید استادها را بگویید تا جفت درست پیشنهاد شود.

یادآوری پایانی: در جست‌وجوهای بازار، این محصول را با نام‌های «مهره سنگین صنعتی»، «مهره 2H فولادی»، «مهره شش‌گوش A194» و «مهره استاد بولت» هم می‌شناسند — همهٔ این‌ها به همین کالای استاندارد اشاره دارند. مهم آن است که آنچه تحویل می‌گیرید، همان چیزی باشد که استاندارد می‌گوید: هندسهٔ سنگین، سختی در پنجرهٔ مجاز، حکاکی و مدارک. ما این چهار قول را با هر کارتن می‌دهیم و اگر ست کامل با استاد و واشر بخواهید، هماهنگی جنس و پوشش نیز با ماست — از موجودی انبار تهران، خرده یا عمده.
